额温枪是新冠疫情出来的抢手货，一枪难求。

很多方案公司开始加紧开发产品，作为专业服务电磁兼容的雷卯电子，特意提醒开发者额温枪属于医疗电子器械，在满足功能性的同时，还需要通过电磁兼容YY0505-2012的相关测试项目，比如静电、辐射。

额温枪电路板

额温枪方案

目前额温枪集成芯片的方案大概有宏康 众智 芯圣 中颖 赛元等厂商。

以下列举的是大概的方案框图，圈中部分是静电部分需要控制的重点部位。这些部分要做好过压EOS和 ESD的设计，保证通过EMC测试。

额温枪集成芯片方案框图

电源部分静电保护

电源部分一般采用锂电池USB可充电或者干电池方案，静电电路图类似手机充电如下：

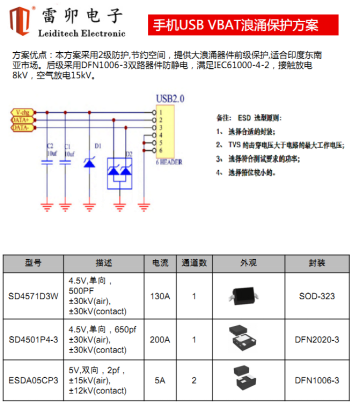

USB VBAT浪涌保护方案

LCD部分静电保护

LCD本身静电防护能力是比较差的，所以需要在接口出加ESD器件，要不然整改起来非常麻烦。推荐以下保护方案，节约体积。

LCD 静电保护方案

控制按钮静电保护

控制按钮是低速信号，经常动作，会有静电产生，可以自由选择单路或多路集成的ESD器件。

IO 静电保护方案

总结

电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。

雷卯专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。

雷卯电子电磁兼容实验室，提供外围静电保护参考电路。
