有没有碰到扩展坞接口不能用？

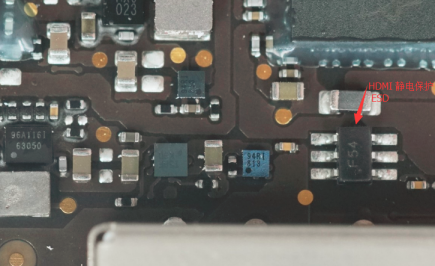

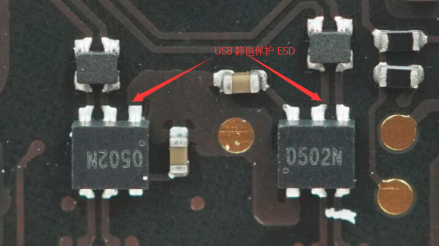

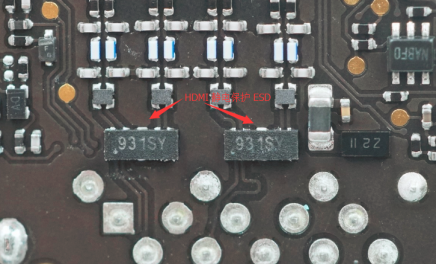

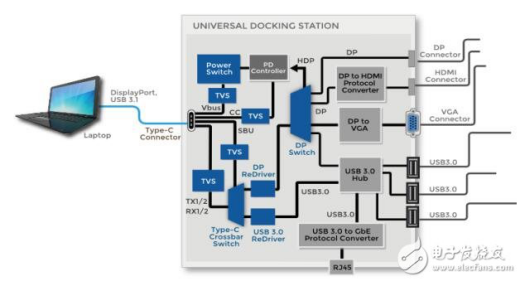

90%原因因为插拔过程中静电损坏，所以现在扩展坞的通信接口都需要做静电保护设计。以下是苹果扩展坞解剖的部分接口静电保护图例。

为什么要用扩展坞？随着笔记本轻薄化，卷曲化，外接口精简化，很多人用笔记本，需要链接多个USB3.0，或者VGA时，发现少了一根连接线，于是扩展坞被迫切需要。

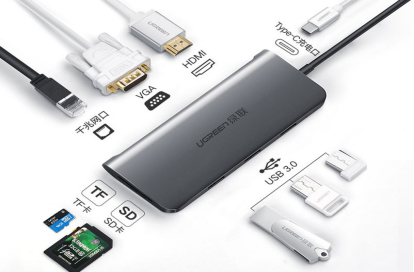

雷卯以国内知名连接线品牌绿联的九合一扩展坞做范例，如上图所示，一个Type-c接口扩展出9个不同功能的接口，基本可以满足大家的日常办公所需。

如何设计一款品质合格的扩展坞? 雷卯对扩展坞接口的防静电防浪涌提供完备的保护方案。

1.Type-C 接口静电保护

Type-C 接口静电保护

2. USB3.0接口静电保护

USB3.0接口静电保护

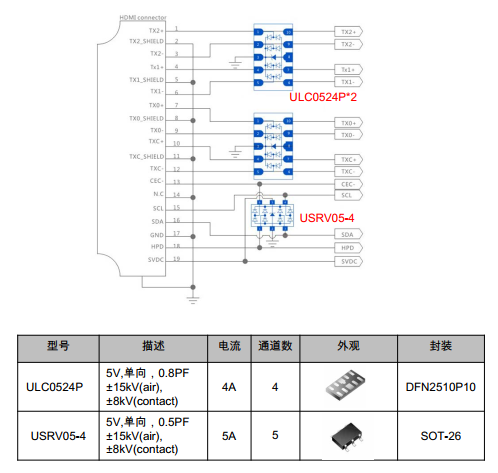

3.HDMI接口静电保护方案：

HDMI接口静电保护方案

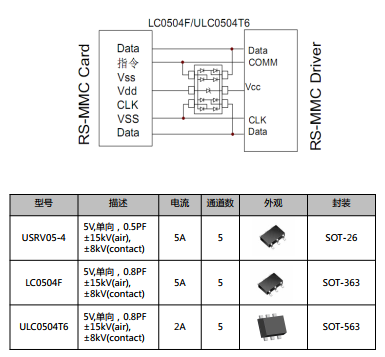

4.TF/SD卡静电保护方案：

TF/SD卡静电保护方案

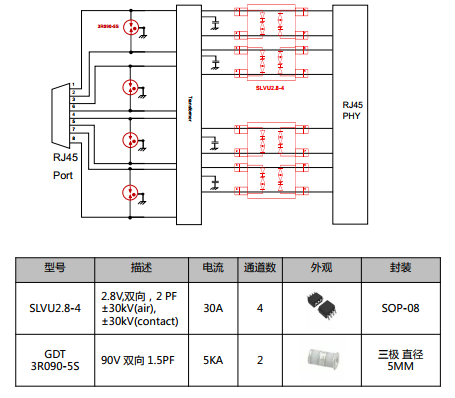

5.千兆网口静电保护方案：

千兆网口静电保护方案

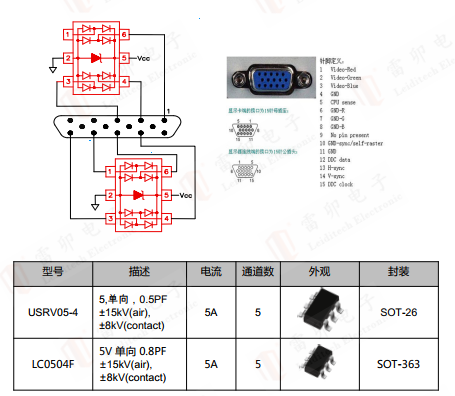

6.VGA 接口保护方案：

VGA 接口保护方案

上海雷卯电子专业研究EMC电磁兼容方案设计并供应相关EMC元器件，可以帮客户分析测试标准，顺利通过测试，提高产品可靠性。雷卯公司的产品已在笔记本扩展坞上得到广泛认可和应用。

雷卯专注于EMC电磁兼容以及防雷防静电市场，有专业防雷防静电和汽车级测试实验室。免费为广大客户服务。欢迎联系。更多过压过流保护元件，请查阅雷卯官网：www.leiditech.com
