低VF值肖特基

已有 932 次阅读2017-8-10 14:31 |个人分类:肖特基| 肖特基

雷卯低VF值肖基,正向导通压降VF很低,可达0.3V左右。封装可以是SOD-123FL SMA

基二极管是以金属和半导体接触形成的势垒为基础的肖特基势垒二极管,简称肖基二极管shoky。肖基二极管属于低功耗、超高速半导体器件。而低正向/低压降肖基二极管是正向压降比普通肖基二极管还要低的一种半导体器件,可以理解成升级版性能更优,压降更低的肖特基二极管。压降越低,效率越高。其反向恢复时间可小到几个纳秒(2-10ns纳秒),正向压降仅0.4v(0.4--1.0V)左右,而整流电流却可达到几千安。

    低正向肖特基二极管的作用跟肖特基二极管是一样的,二者区别只在于正向压降更低,效率更高。广泛应用于开关电源、变频器、驱动器等电路。用作高频、低压、大电流整流二极管、续流二极管、保护二极管使用,或在微波通信等电路中作整流二极管、小信号检波二极管使用。

 低压降的优势在于,更低的电源无效损耗,能提升电源的转化效率,例如有45V常规肖特基压降为0.58V,电源转化效率88%;而低压降肖特基的压降0.42V,电源转化效率92%,能提升电源转化效率4%。所以提升电源的转化效率和节能降低能耗,是最大的优势和不同。

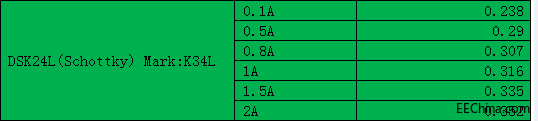

手机快充芯片要求不断提高,雷卯特为手机快充芯片配套准备一颗低VF肖特基,DSK24L. 如下是测试数据。
