RS-232/RS-485单片机,ESD保护方案推荐用SM712

已有 185 次阅读2016-4-29 11:08

RS-232/RS-485单片机SN65HVD3082E, SN75LBC184,SP3485ESD保护方案推荐用SM712

近期很多朋友问到RS-485单片机的ESD保护方案,并且为选择什么电压的ESD保护485芯片合适而烦恼。

雷卯工程师为此专门罗列统计并给出如下解决办法:

1.RS485芯片型号:SN65HVD3082E, SN75LBC184,SP3485,

如上RS485芯片型号,是现成有在使用的。根据芯片的规格书中都提到:电压范围:-7V~12V,可以看出,保护这些

RS485最好选用专业的485保护芯片是SM712.

通过与工程师交谈,有的会用大功率TVS,比如P6KE6.8CA, 这种选型很难起到保护作用,反而会有误动作,毕竟12V没到 6.8VTVS就可能会动作了。

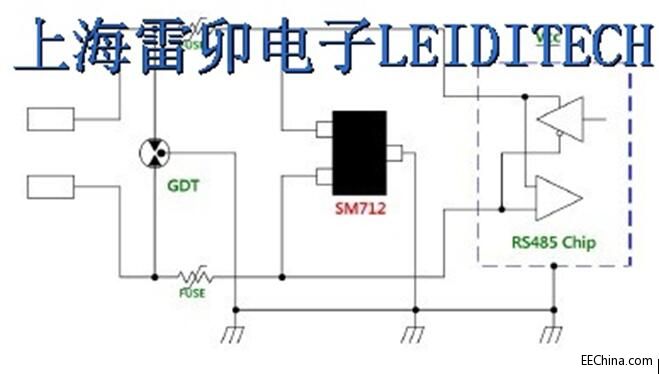

雷卯的485芯片保护方案主推荐型号是:SM712,方案图如下:




此方案图中:接信号线的ESD电压是12V芯片,接地线的ESD电压是7V。正好与RS485芯片吻合。

 雷卯的SM712内部芯片大,功率高,无卤素生产工艺。在欧美市场销量很大,并且以通过欧美北方电信卖到中国华为。欢迎广大工程师朋友选购。电话18621985876
