钲铭科SM7307非隔离BUCK3-9W吸顶灯方案

已有 553 次阅读2015-9-17 11:46

SM7307非隔离BUCK(3-9)W120mA吸顶灯方案文档



概述:

    SM7307是一款内部集成功率管的高效的PWM-LED恒流驱动控制芯片。恒流精度可以达到全电压范围±3%,芯片直接从DRAIN输入电压供电,不需要辅助绕组提供电源。

    SM7307主要适用于高亮的BUCK LED驱动器。无需任何的补偿元件,即可实现恒定的输出电流。外围元件少,方案成本低,具有LED输出开短路保护特性。

    SM7307应用领域:T8、T5灯管,LED球泡灯,吸顶灯,LED信号灯和装饰灯以及其它LED照明等领域

    适用于60mA,90mA,120mA,150mA多种规格。

典型系统规格(3-9)W/120mA:

 SM7307非隔离BUCK(3-9)W120mA吸顶灯方案

系统BOM清单:

SM7307非隔离BUCK(3-9)W120mA吸顶灯方案

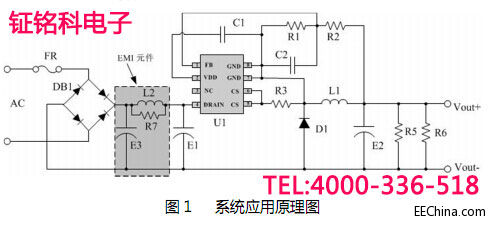

典型电路图:




测试参数(单位:mA)

SM7307非隔离BUCK(3-9)W120mA吸顶灯方案




PCB及方案板实物图:

SM7307非隔离BUCK(3-9)W120mA吸顶灯方案
