SM2082C LED吸顶灯线性恒流芯片 去电源化方案替换CYT1000B

已有 1831 次阅读2015-9-14 11:42 | 关键词: SM2082C, 去电源化方案, 线性恒流芯片

芯片概述:
      SM2082C是单通道LED恒流驱动控制芯片,芯片使用本司专利的恒流设定和控制技术,输出电流由外接Rext电阻设置为5mA~60mA,且输出电流不随芯片OUT端口电压而变化,较好的恒流性能。系统结构简单,外围元件极少,低成本方案低。



系统规格:

SM2082C LED吸顶灯线性恒流方案


方案优势:
      1.芯片可与LED共用PCB板,易于批量化生产;
      2.芯片应用系统无EMI问题;
      3.输出恒流精度高、系统效率高;



系统BOM:

SM2082C LED吸顶灯线性恒流方案SM2082C LED吸顶灯线性恒流方案SM2082C LED吸顶灯线性恒流方案


系统电路图:

1.8W单颗应用系统原理图

SM2082C LED吸顶灯线性恒流方案



2.16W两颗应用系统原理图

SM2082C LED吸顶灯线性恒流方案



3.24W三颗应用系统原理图

SM2082C LED吸顶灯线性恒流方案

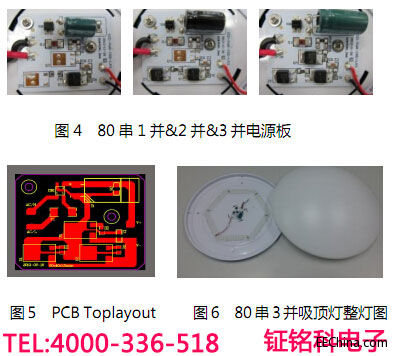

实物图及PCB图:
