SM32106E 可调光LED恒流控制芯片

已有 887 次阅读2015-8-27 17:21 | 关键词: SM32106E, LED恒流芯片

      SM32106E概述:

      SM32106E是一款应用于DC-DC恒定输出电流的降压型LED驱动芯片,内部集成LED恒流控制、PWM调光、过温保护等金多种功能模块。适用于5VDC~60VDC范围输入电压,通过外接RCS电阻设置输出电流。同时,DIM端口可接收PEM信号来调节输出电流大小,恒流精度小于±3%,外围元件少,方案成本低。



      SM32106E特点:

1.5VDC~60VDC或5VAC-43VAC宽电压输入

2.支持PWM调光

3.效率大于90%

4.最大输出电流1A

5.具有过温、过流保护

6.开关频率在50KHZ-500KHZ之间

7.BUCK拓扑

8.共阳连接,减少输出线

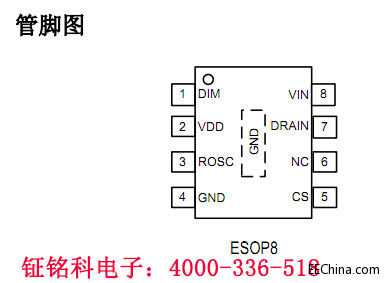

9.封装形式:ESOP8



应用领域:

1.汽车照明MR16LED灯

2.建筑装饰照明

3.其他隔离的LED应用
