SM7307非隔离T8 LED灯管电源IC方案

已有 1434 次阅读2015-8-7 16:05 | 关键词: SM7307, 电源IC方案

     SM7307是非隔离电源IC,适用于典型的T8、T5日光灯管方案。SM7307内部集成高压功率开关管,采用BUCK拓扑结构,无需任何的补偿元件,恒流精度小于±3%;采用高压的自启动及供电专利技术,IC内部自供电,不需要外界辅助供电;另外,SM7307的系统效率可达90%以上,具有LED负载开、短路保护等多重保护,可靠性高;而且系统BOM性价比高,是5W到18W以内LED灯具的最佳选择。

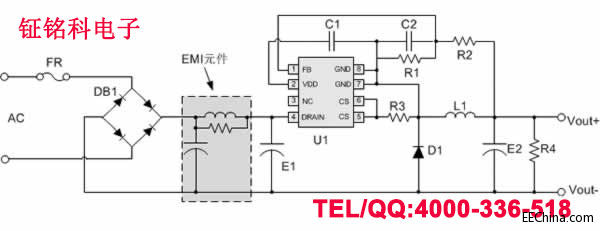

SM7307非隔离电源IC典型系统原理图如下:



      SM7307采用专利的恒流控制技术,通过电流采样端CS限制功率开关管的峰值电流,控制功率开关管的关闭;通过FB端口检测电感的电流过零点,控制开关管的开启,从而确定了流过电感的高低峰值电流值,实现了输出恒流。


      通过DRAIN端口经内部JFET对VDD电容充电,利用IC内部的稳压电路实现稳压供电。



18W(150V/120mA)T8 LED灯管方案
BOM表:
9W到18W(VOUT:75V~150V,IOUT:120mA) T8 LED灯管方案中,驱动电源系统的典型BOM表(对应上述电路图)如下:

SM7307非隔离T8 LED灯管电源IC方案
测试数据:
在180-264Vac输入电压范围内,本系统的恒流精度为±1.5%;系统平均转换效率大于90%,不同的输入电压和输出负载下的测试数据如下表:

SM7307非隔离T8 LED灯管电源IC方案
PCB布线注意事项:
本系统的PCB尺寸仅为20*25mm,电路板实拍图如下:
SM7307非隔离T8 LED灯管电源IC方案

在PCB设计时,为了保证系统的性能,需要注意以下几点:
1、电源芯片的GND接地脚需要铺铜,可加强电源IC的散热;
2、尽量使主环路(电流回路)走线短,不要把FB、VDD管脚包围在主环路内;
3、系统输出电容值相同时,优选电解电容,次选贴片电容;

SM7307非隔离T8 LED灯管电源IC方案
