ntp子母钟服务器,NTP子钟,数字子母钟系统,数显时钟,子母钟时钟系统

已有 325 次阅读2015-7-9 14:45 |个人分类:系统集成| 关键词: NTP数字子母钟, GPS医院子母钟, 学校网络子母钟, 网络子母钟

SYN6108型 子母钟系统

一、子母钟厂家,子母钟价格,智能子母钟,医院子母钟系统,船用子母钟的概述

SYN6108型子母钟系统是由一套SYN2132NTP网络时间服务器(母钟)及若干个子钟(配置1.512英寸LED时间显示屏)组成。系统还可扩展接口,作为计算机/服务器或局域网的时间源。

子钟通过RS485总线复接或中继,并行或串行与母钟连接,接收GPS母钟发送来的时间信息(信息内容:年、月、日、星期、时、分、秒),显示标准北京时间。

二、子母钟系统价格,子母钟系统厂家,区域子母钟,船舶子母钟的系统组成

■ 配置与工艺

1 母钟采用SYN2132NTP网络时间服务器。

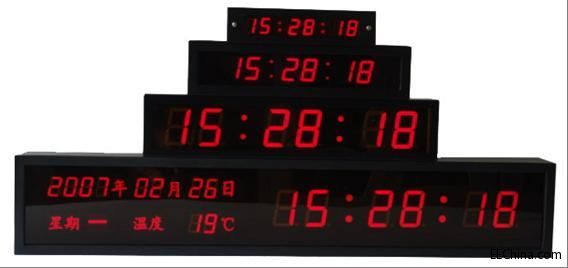

2 每台子钟均具有独立的RS485RS232输入和输出接口。这样,就能按现场实际灵活配接。显示的内容为:年、月、日、星期、时、分、秒和环境℃ 。结构分为嵌入式和壁挂式,字符大小由1.5英寸到12英寸任选。为了达到坚固、美观、庄重和显示醒目、色调柔和,数字与汉字、字符协调一致的总体效果,子钟的外观结构采用金属边框表面喷黑色亚光塑,框内镶嵌浅色有机玻璃。“年、月、日、环境、℃、星期”字采用红色发光板底色,表面贴装黑色空心艺术字的工艺。星期数字采用汉字显示。时、分、秒采用日常习惯的分隔符“ : ”。其余数字采用LED数码。典型的子钟显示屏外观见插图。

系统设备连接

子母钟,子母钟系统,医院子母钟,gps子母钟系统,网络子母钟系统

每台子钟均具有中继功能。母钟与子钟可采用并行或串行扩展连接方式。母钟的两个RS232接口,可分别用双芯线缆(或双绞线)与外设(计算机 / 服务器等)连接。母钟的另两个RS485接口,可分别连接装于相反方向上距离最近的甲/乙子钟。

甲方向上的甲子钟在接收母钟信号的同时,又将该信号中继扩展发送给甲1子钟,甲1子钟又同样连接到甲2子钟……,以此类推,直到甲N 子钟。

乙方向上的乙子钟也在接收母钟信号的同时,将母钟信号中继扩展发送给乙1子钟,乙1子钟又连接到乙2子钟 ……,以此类推,直到乙N 子钟。

整个该时间系统采用双铜芯或多芯护套电缆(或普5类网线)经管线敷设而成。系统设备连接示意图如图1所示。

三、子钟选型

子钟有多种规格供选择,典型的规格尺寸如下表:

 ntp子母钟,数字子母钟,子母钟批发,工厂子母钟,GPS子母钟

序号

规格尺寸(宽×高×深)毫米2

显 示 内 容

  1

440×100×60

时、分、秒、

单面时钟

  2

600×125×60

  3

    940×240×65

时、分、秒 双面时钟

  4

    400×200×60





年、月、日、星期、

时、分、秒、

环境温度

单面时钟

  5

    500×250×60

  6

    600×300×60

  7

    800×400×60

  8

    950×500×60

  9

    1100×200×100

 11

    1500×300×100

 12

    2000×500以上



西安同步电子科技有限公司

联 系 人:齐女士

联系电话:18991937619

Q      Q:2563113967

邮    箱:syn7619@163.com

公司网址:http://www.syn029.com
