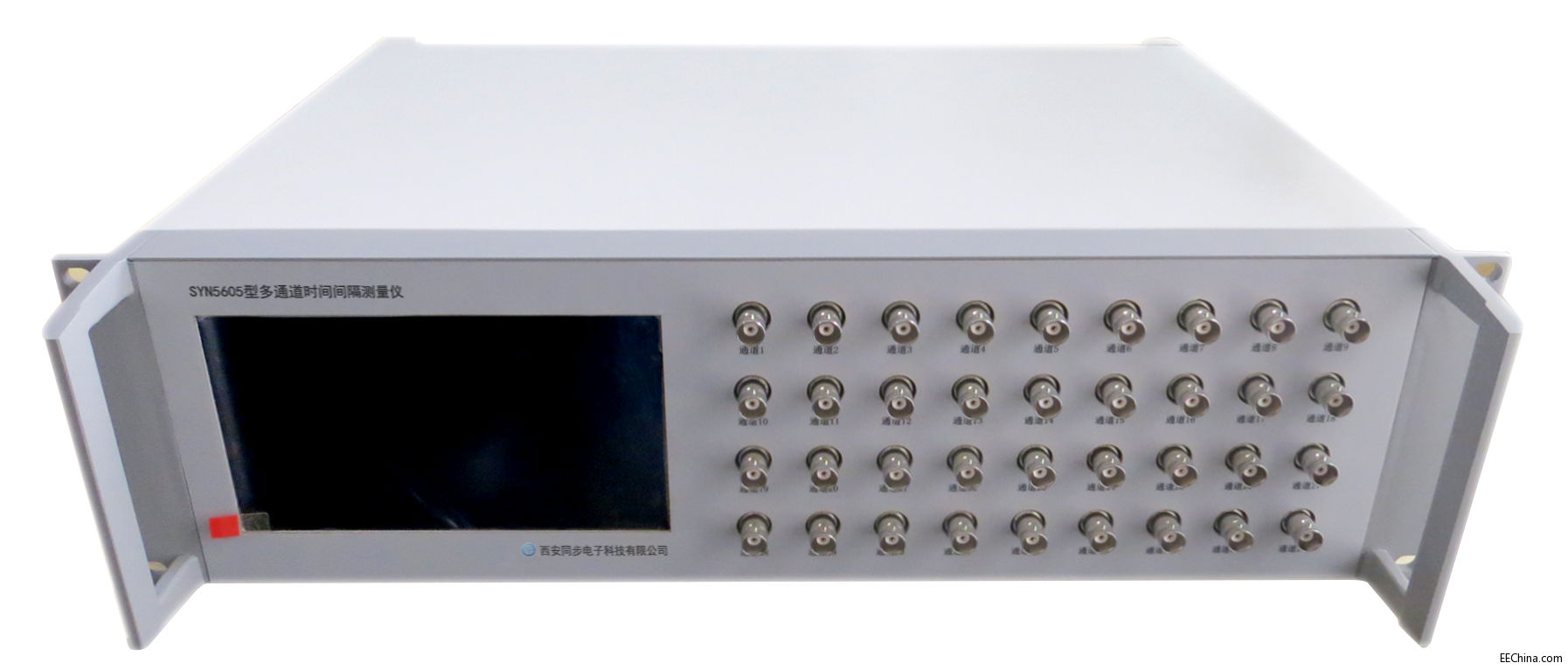

   SYN5605型 多通道时间间隔测量仪

产品概述

     SYN5605型多通道时间间隔测量仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度时间间隔测量仪,本产品是根据时间间隔测量仪检定规程的要求制作的一款多功能,高可靠性,专用的精密时差测量仪器。采用高稳定度恒温晶振作为时间基准,使用7寸大液晶触摸屏,采用大规模集成电路FPGA技术,全数字控制,实现高精度时间间隔测试,整机具有高稳定度、高准确度的优点,功能完善,操作方便,抗干扰能力强。

产品功能

1)   内外频标相互切换;

2)   36通道同时测试;

3)   大触摸屏进行实时显示;

4)   单通道,双通道,多通道同时测量功能;

5)   通过串口直接输出比对结果给计算机。

产品特点

a)   高度集成,精度高;

b)   稳定性好,性能可靠;

c)   液晶显示面板,简洁、直观。

典型应用

1)   各计量校准部门及科研院所等。

2)   本仪器可广泛地应用于各种科学试验中,其中包括爆轰与粒子判别等科学试验中爆速、弹速、冲击波速度、自由面速度、飞片速度等爆轰参数测量,是爆轰物理、冲击波物理、常规武器研究、天文实验、激光测距、定位定时、航天遥测遥控等很多领域不可缺少的仪器。

技术指标

输入信号

外参考

路数

1

频率

10MHz

波形

正弦

电平

5dBm~13dBm

物理接口

BNC

被测信号

路数

36

电平

TTL

起始信号

上升沿或者下降沿

停止信号

下降沿或者上升沿

测量范围

10ns~99999.999 999 990s

准确度

优于±(1×10-7×T010ns

物理接口

BNC

输出信号

恒温晶振

路数

1

频率

10MHz

波形

正弦

电平

7dBm

日老化率

5×10-10/

秒稳定度

5×10-11/s

准确度

1×10-7

预热时间

大于12小时

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

测量结果及设置状态

物理接口

DB9

环境特性

工作温度

0℃~+50

相对湿度

90%40℃)

存储温度

-30℃~+70

供电电源

交流 220V±10% 50Hz±5%,功率小于75W

机箱尺寸

3U19″标准机箱(上机架)482mm(宽)x300(深)x150mm(高)

选件

铷原子振荡器,串口输出TTL,RS422/485等,扩展测量路数,定制宽温度范围的产品,根据客户要求定做类似产品。





多通道时间间隔测量仪
