GPS时间(事件)记录仪,时间记录仪,频率记录仪

已有 320 次阅读2015-4-16 13:36 |个人分类:测试仪器| 关键词: gps 时钟测试仪, 时间记录仪, 频率记录仪

   SYN5603  GPS时间(事件)记录仪

产品概述

     SYN5603GPS时间(事件)记录仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于捕获瞬态事件发生的相对时间的实用电子设备,可分别输入3路脉冲信号,每路可连续记录多个脉冲信号上升沿所对应的时刻。

产品功能

1)   可分别输入3路幅度为1.7V以上的阶跃脉冲信号,每路可连续记录多个阶跃脉冲信号上升沿所对应的时刻(年、月、日、时、分、秒、毫秒、微秒),信号时刻记录分辩率为1微秒;

2)   本装置记录连续2次信号的时间间隔为毫秒量级;

3)   有两个RS232接口,输出记录的外部阶跃脉冲信号发生时刻;

4)   输出1PPS(本地钟)信号一路,测试使用。

产品特点

a)高度集成,精度高;

b)   稳定性好,性能可靠;

c)   液晶显示面板,简洁、直观。

典型应用

1)   电力厂(站)的微机继电保护及安全自动装置、远动及微机监控系统等场合;

2)   多种事件触发模式适应不同场合的应用;

3)   目前已广泛应用于雷达、发射场、激光测距等对事件发生时间精度要求高的场合。

技术指标

输入脉冲信号

路数

3

幅度

1.7V

脉冲间隔

1ms

分辨率

1μs

GPS接收机

通道

并行12

定时精度

优于100ns

捕获时间

小于2分钟

晶振指标

频率

10MHz

日老化率

≤5×10-9/

秒稳定度

≤5×10-11/s

准确度

≤1×10-7

预热时间

12小时

串行接口

2RS232C,物理DB9接口,

环境特性

工作温度

0℃~+50

相对湿度

90%40℃)

存储温度

-30℃~+70

供电电源

交流 220V±10% 50Hz±5%,功率小于30W

机箱尺寸

1U19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

根据客户要求定做类似产品。

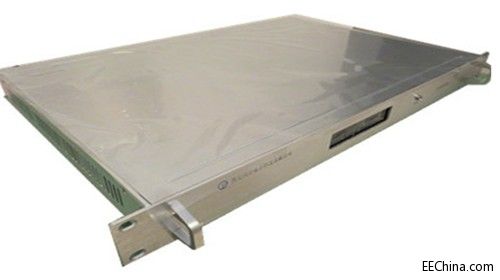

GPS时间(事件)记录仪
