1N4148开关二极管技术参数信息

已有 617 次阅读2015-3-19 15:07 | 关键词: 1N4148

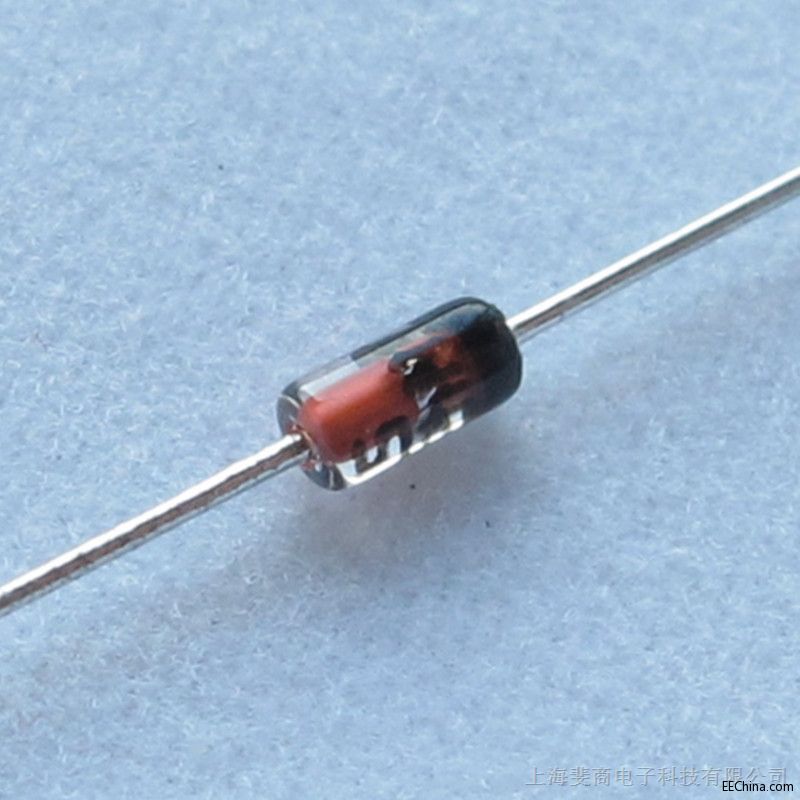

1N4148产品详细信息
小信号开关二极管,NXP Semiconductors
二极管和整流器,NXP Semiconductors

1N4148简介
IN4148是一种小型的高速开关二极管,开关比较迅速,广泛用于信号频率较高的电路进行单向导通隔离,通讯、电脑板、电视机电路及工业控制电路。

1N4148参数
二极管类型:高频小信号
电流:正常正向电流 If:150mA ; 最大正向电流 Imax:300mA; 最大重复峰值电流 Ifs:450mA
电压:最大重复峰值电压 Umax:100V; 最大连续反向电压 Urrm:75V; 最大
1N4148
1N4148

正向电压 Uf :1V
时间:反向恢复时间 trr :4ns
功率:最大功耗 Ptot:500mW
封装:玻璃封装:SOD-27(DO-35)
针脚数:2
外径:1.85mm
外部长度(高度):4.25mm
结温:最高结温 Tj :200℃
表面安装器件:轴向引线

更多请关注:www.icsmar.com/news/10/8305.html
1N4148和1N5819的区别
高频、低压、大电流特性是1N5819二极管与普通二极管的不同点,它广泛被应用于开关电源、变频器、驱动器等电路,作高频、低压、大电流整流、续流、保护二极管使用。
1N5819的特点是速度超快(开关损耗低),正向压降特低(电压损耗低),不过反向耐压也低,通常少于60V,适用于低压(不高于12V)开关电源。
1N5819二极管的另一个用途是稳压,利用其反向特性。所以,耐压低,而电流又不大的时候,可以考虑用稳压管代替。
1N4148是点接触型的小电流高频开关二极管,速度高,不过工作电流才150mA,广泛用于信号频率较高的电路。
1N5819管的反向漏电比较大一点,但是电容小,速度快。但是还没1N4148快,毕竟1N4148的用途是高频检波,而不是整流。

1N4148和1N4007的区别
1N4148和1N4007在一般小电流(100mA以下,反向电压100V以下)、不重要场合可应急能互相替换,
1N4148是小电流开关管,100V耐压,
1N4007是整流管,1A-1000V.代用型号都很多的种类.

1N4148特点
非常通用的一种高频开关二极管。包括DO35、LL34、SOD323、SOT23、0805封装均有。
100V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用。
4pF的结电容和4nS的反向恢复时间足够满足多数场合使用。

非常易于获得,以及价格低廉,通用性极广的一个小信号高频二极管。
