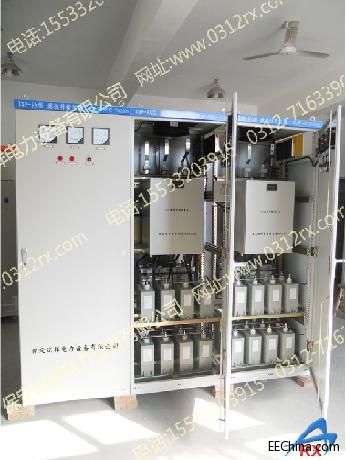

TSF-RX型滤波补偿装置主要适用于用户电力系统含有谐波,负荷变化频繁且波动大,需要对谐波进行治理,滤除高次谐波,改善用电环境,同时需要补偿无功功率提高功率因数的用户。主回路采用电力半导体晶闸管无触点开关投切滤波支路的控制方式,自动投切,可以连续频繁投切滤波补偿支路,而不影响开关和电容器的寿命。
http://www.0312rx.com/No.1.index.htm 为了能把谐波对电力系统的干扰限制在系统可以接受的范围内,我国颁布了电力系统谐波管理暂时规定(SD123-84、GB/T14549-93)和IEC标准,明确了各种谐波源产生谐波的极限值。
电力系统治理谐波的主要措施有:
(一)装设由电感、电容及电阻组成的单调谐滤波器和高通滤波器。单调谐滤波器是针对某个特定次数的谐波而设计的滤波器,高通滤波器是为了吸收若干较高次谐波的滤波器。
(二)增加整流相数。高次谐波电流与整流相数密切相关,相数增多,高次谐波的最低次数变高,谐波电流幅值变小。一般可控硅整流装置多为6相,为了降低高次谐波电流,可以改为12相、24相或48相。当采用12相整流时,高次谐波电流只约占全电流的10%左右,危害性大大降低了。
(三)在补偿电容器回路中串联一组电抗器,如果对应某次谐波有Xln-Xcn=0即产生谐波,其谐波电流、电压都趋于无穷大。为了摆脱这一谐振点,通常在电容器(选电压等级有要求)支路串接电抗器,其感抗值的选择应使在可能产生的任何谐波下,均使电容器回路的总电抗为感抗而不是容抗,从根本上消除了产生谐波的可能性。
