海尔433M无线模块(HW3000TR4-GC)

已有 68 次阅读2016-8-29 16:46 |个人分类:双向| 关键词: HW3000

一、描述

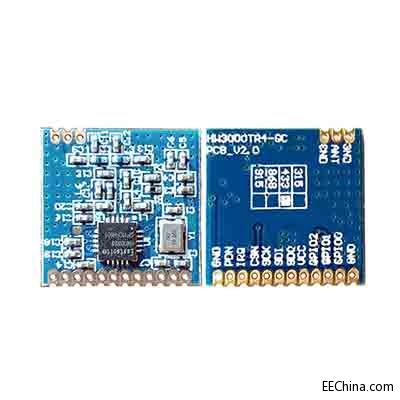

    本公司模块采用海尔HW3000 系列RF器件,这是一款业内高性价比高集成度的无线收发芯片。本模块是一款工业级低功耗sub-1G射频收发模块极低的接收电流(8mA低功耗接收模式)加上业内领先的20dBm输出功率可以充分保证用户通信的链路性能及产品低功耗要求。同时本模块可支持硬件跳频接收功能,可以有效的减小环境无线电对本模块通信信号的干扰。





二、特点

  1. 频率范围433MHz
  2. 最大输出功率:+20dBm
  3. 90mA@+20dBm(发射)
  4. 数据传输数率:1.2-100kbps
  5. FSK,GFSK调制模式
  6. 2.0-3.6V供电
  7. 超低功耗关机模式
  8. 数字接收信号强度指示(RSSI)
  9. 定时唤醒功能
  10. 支持自动应答、自动重传功能
  11. 可配置数据包结构(增强型帧数据结构和直接FIFO帧结构)
  12. 前同步信号检测
  13. 252字节收发数据FIFO
  14. 多PIPE逻辑通道
  15. 集成稳压器
  16. 硬件频接收功能
  17. 支持数据白化、FEC、CRC校验

、应用场合

  1. 遥控器
  2. 远程抄表
  3. 家庭安防报警及远程无匙进入
  4. 工业控制
  5. 家庭自动化
  6. 个人数据记录
  7. 玩具控制
  8. 传感网络
  9. 轮胎气压监测
  10. 健康监测
  11. 无线PC外围设备





、性能参数

参数

最小

典型

最大

单位

条件

工作电压范围

2.0

3.3

3.6

V

工作温度范围

-40

+80

电流消耗

接收电流

18

mA

非低耗接收模式

8

mA

低功耗接收模式

发射电流

90

mA

@20dBm

射频参数

频率范围

433

MHz

调制数率

1.2

100

Kbps

GFSK

发射功率范围

-20

+20

dBm

接收灵敏度

-114

dBm

@data=10kpbs,Fdev=25kHz
