FMC145-四路16位125Msps AD FMC子卡模块

已有 1630 次阅读2015-6-5 10:22 |个人分类:板卡| 子卡模块, FMC子卡

FMC,AD子卡模块,中频信号采集,信号发出,4路AD,SPI,AD9265,ADC,无线通信接收器,医疗设备,软件定义无线电,Xilinx,载波卡,SAR雷达成像,4DSP公司

一、概述

  该板卡可实现4路16bit 125Msps AD 功能,是xilinx开发板设计的标准板卡。FMC连接器是一种高速多pin的互连器件,广泛应用于板卡对接的设备中,特别是在xilinx公司的所有开发板中都使用。该AD,DA子卡模块就专门针对xilinx开发板设计的标准板卡,用于模拟信号、中频信号采集,信号发出等应用。

二、性能指标

  • FMC接口,支持4路AD输入。
  • 一路SPI,用于对AD时钟芯片的配置。
  • 四路AD , AD采用AD9265芯片,该芯片集成了两个16位的高速ADC,采样速率最高可达125MSPS,输入信号为50欧姆阻抗,物理接口为 SSMB。
  • 时钟 I2C可编程晶振, 时钟芯片采用ICS8533。
  • 支持外部差分时钟输入,通过时钟芯片供给AD芯片。
  • 支持外同步信号输入。

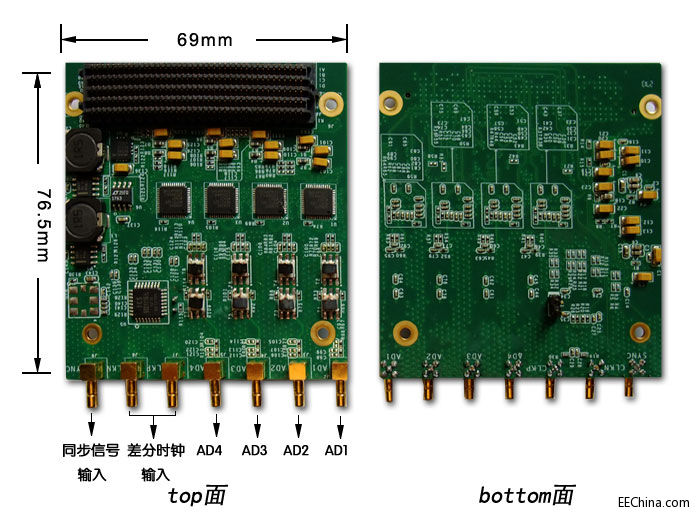

  • FMC卡大小为:69mmX90mm。安装孔大小为2.7mm。

      三、软件支持
      基于spartan6、Virtex5、Virtex6系列的FPGA测试例子程序。
      四、硬件测试平台介绍
      可与公司自主产品116号,Xilinx ML605开发板、SP605开发板,KC705开发板、Avnet Spartan-6 LX150T开发板等配合使用。



      板卡名称

      对应的工程名称:

      参考图

      1

      我公司自主产品116号



      图-参1

      2

      Xilinx ML605开发板

      Orihard_TO_ML605.rar

      图-参2

      3

      Xilinx SP605开发板

      sp605_fmc_adda-wxs.rar

      图-参3

      4

      Xilinx KC705开发板

      KC705.rar

      图-参4

      5

      Avnet Spartan-6 LX150T开发板

      150T-spartan6_adda20130202.rar

      图-参5

      图-参1 与我公司自主产品116号 组合使用

      图-参2 与开发板Xilinx Virtex-6 FPGA ML605组合使用

      图-参3 与开发板Xilinx Spartan6 SP605组合使用

      图-参4 与开发板 Xilinx Kintex-7 FPGA KC705组合使用

      图-参5 与开发板Avnet Spartan-6 LX150T组合使用

      上图与开发板 Xilinx Virtex-7 FPGA VC707组合使用

      上图与开发板 Xilinx Zynq - 7000 EPP ZC702组合使用
